Linea di produzione di stampi
I blocchi di acciaio arrivano come billette rettangolari. Grado P20 per volumi di produzione standard. Il certificato del materiale mostra una durezza di circa 28-32 HRC pre-indurito dal mulino. Nessun trattamento termico necessario prima della lavorazione. Per gli utensili ad alto volume con una durata prevista superiore a 500.000 cicli, l'officina passa all'acciaio inossidabile H13 o S136. Questi necessitano di indurimento dopo la lavorazione di sgrossatura, il che aggiunge una settimana al programma e il 20-30% al costo.
La prima operazione di lavorazione squadra il blocco e taglia le caratteristiche di montaggio. Fori per bulloni, perni di posizionamento, ingressi su linee di galleggiamento. Questo lavoro avviene su una fresatrice convenzionale. Niente di speciale. Il blocco si sposta quindi al CNC per la sgrossatura della cavità. Un modello 3D del cliente guida il percorso utensile. La sgrossatura lascia uno spessore di 0,3-0,5 mm su tutte le superfici per le passate di finitura. Tentare di sgrossare più vicino di così rischia la deflessione dell'utensile e segni di vibrazione che impiegano un'eternità per essere lucidati in seguito.
La lavorazione di finitura riporta le dimensioni della cavità alle specifiche finali. Le tolleranze sono di ±0,02 mm su elementi critici come la tasca dell'antenna e le superfici della linea di giunzione. Il fondo della tasca deve essere piatto entro 0,01 mm altrimenti l'inserto RFID oscilla quando è seduto. Le frese a testa sferica con diametro di 1 mm e 2 mm gestiscono superfici curve. I raggi più piccoli vanno all'EDM.
Il taglio dell'elettrodo avviene parallelamente alla lavorazione della cavità. Grafite o rame a seconda della finitura necessaria per la cavità. La grafite si lavora più velocemente e mantiene i dettagli più fini. Il rame produce una migliore finitura superficiale dell'acciaio ma si consuma più rapidamente e costa di più per elettrodo. La maggior parte degli stampi per portachiavi utilizza elettrodi di grafite seguiti da una fase di lucidatura secondaria.
La stazione EDM brucia ciò che il CNC non riesce a raggiungere. Angoli interni vivi. Fessure profonde e strette. Dettagli logo con pareti verticali. L'elettrodo affonda nel pezzo mentre la scarica elettrica erode il materiale. Il tempo di combustione dipende dalla profondità e dalla superficie. Una rientranza del logo profonda 0,5 mm potrebbe richiedere 4 ore. La macchina funziona incustodita durante la notte per funzionalità profonde.

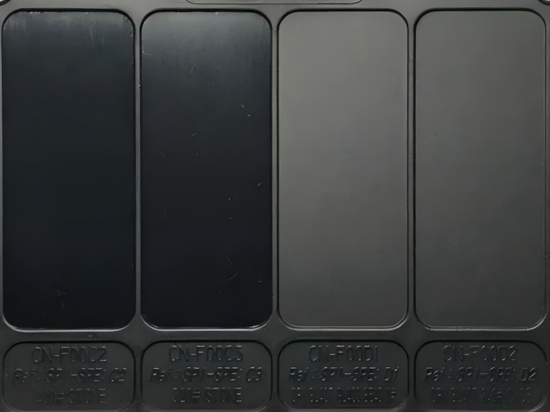

La lucidatura separa uno stampo funzionale da uno buono. L'elettroerosione lascia uno strato rifuso sulle superfici di acciaio. Questo strato è duro e fragile. La lucidatura lo rimuove e porta la superficie alla finitura specificata. Gli standard SPI danno a tutti un riferimento comune. A-1 è finitura a specchio. B-1 ha una lucidatura fine con alcune linee visibili. C-1 mostra leggeri segni di lapidazione. I gusci del telecomando di solito specificano B-2 o B-3. Una maggiore brillantezza significa più tempo di lucidatura e un'usura più rapida durante la produzione.
L'applicazione della texture avviene dopo la lucidatura se il cliente desidera superfici opache o con motivi. L'incisione chimica utilizza l'acido per corrodere l'acciaio in uno schema controllato. Lo stampo viene mascherato e poi immerso. La profondità di incisione varia da 0,02 a 0,05 mm per le texture tipiche. La testurizzazione laser sta guadagnando terreno per modelli complessi, ma costa di più per centimetro quadrato.
La perforazione del canale di raffreddamento avviene nelle prime fasi del processo, quando il blocco è ancora facile da maneggiare. I trapani a pistola praticavano fori diritti attraverso l'acciaio. Diametro solitamente 8-12 mm. La spaziatura e la profondità dipendono da dove si concentra il calore durante lo stampaggio. I canali vengono tappati e testati a pressione prima del montaggio per verificare eventuali perdite. Una linea di galleggiamento che perde all'interno di uno stampo in funzione crea ruggine e contaminazione che rovinano le parti per giorni prima che qualcuno rilevi il problema.
L'assemblaggio riunisce il blocco cavità, il blocco centrale, le piastre di espulsione, i perni guida e l'hardware di montaggio. I portastampi standard di DME o HASCO fanno risparmiare tempo. La cavità e il nucleo cadono nelle tasche pre-lavorate. L'allineamento dipende dai perni guida e dalle boccole. L'usura su questi componenti si manifesta come bava sulle parti perché le metà dello stampo non si incontrano più in modo pulito.

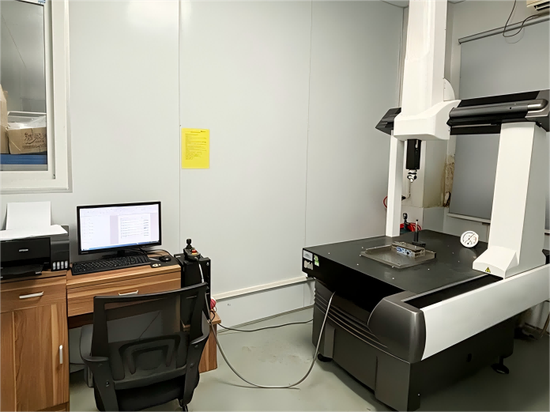

L'ispezione del primo articolo avviene su una CMM. Le macchine di misura a coordinate misurano le dimensioni critiche rispetto al modello 3D. Qualsiasi caratteristica al di fuori della tolleranza viene contrassegnata. I soliti sospetti sono tasche profonde che si sono deformate durante la lavorazione e pareti sottili che si sono spostate durante l'elettroerosione. Le correzioni significano tornare alla stazione CNC o EDM. A volte la riparazione è più rapida con la lucidatura manuale o la saldatura a punti e la ri-lavorazione.
Le esecuzioni di prova producono parti campione per l'approvazione del cliente. Lo stampo viene spedito all'impianto di stampaggio, viene montato in una pressa ed esegue alcune centinaia di colpi. I campioni vengono inviati al QC per i controlli dimensionali e i test RF. Gli aggiustamenti avvengono in loco. Potrebbe essere necessario aprire la dimensione del cancello se le parti mostrano segni di esitazione. Potrebbe essere necessario prolungare il tempo di raffreddamento se le parti si deformano dopo l'espulsione. Queste modifiche richiedono un giorno o due. Una volta passati i campioni, lo stampo entra in produzione.
A quel punto il conteggio dei colpi inizia da zero. Gli intervalli di manutenzione vengono programmati in base all'usura prevista. Lo stampo tornerà eventualmente in attrezzeria per la ristrutturazione. Le superfici della linea di giunzione vengono ri-rettificate. I perni di espulsione usurati vengono sostituiti. La lucidatura riporta la finitura della cavità alle specifiche originali. Uno stampo di un telecomando ben-mantenuto esegue da 300.000 a 500.000 cicli prima di riparazioni importanti. Gli strumenti trascurati falliscono molto prima.
